Modello TKA

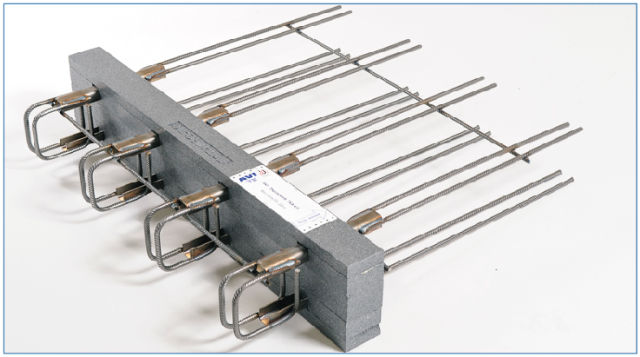

Il modello TKA è utilizzato nel trasferimento di forze di taglio, momenti flettenti e forze assiali. È utilizzato per mensole, parapetti murali, collegamenti vari di elementi prefabbricati e dislivelli tra gli elementi da connettere. I momenti flettenti e le forze di taglio ammissibili possono essere determinati con lo stesso procedimento utilizzato per il modello TKM.

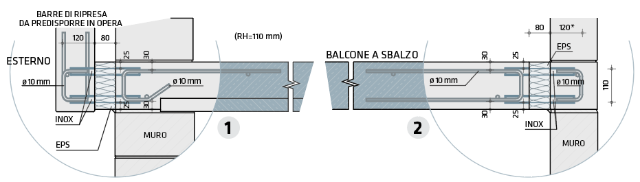

1 - Soluzione tipica di ancoraggio di un parapetto murale
2 - Soluzione tipica di connessione di balcone a sbalzo

* Opzioni:
Standard: 120 mm
Variante V1: 170 mm
Variante V2: 220 mm

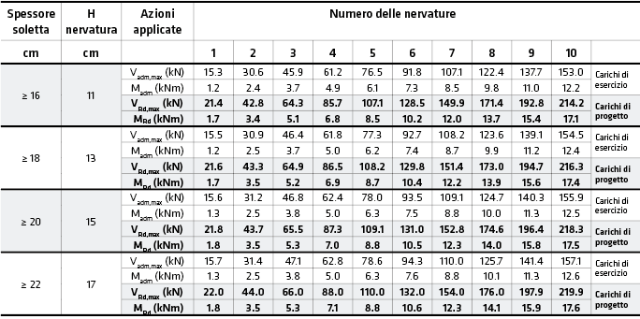

MASSIME FORZE DI TAGLIO CONSENTITE VY MAX (E MOMENTI FLETTENTI CORRISPONDENTI MX) PER I MODELLI TKA E TKM IN CONFORMITÀ CON EUROCODICI

Notare che per il tipo TKA le altezze delle nervature 130 mm, 150 mm e 170 mm sono disponibili solo nelle Varianti V1 e V2 (170 mm e/o 220 mm di sporgenza della staffa). La verifica della resistenza a taglio della soletta di c.a. attigua deve essere effettuato in base a EC2 da un tecnico abilitato.
