Modello TKM

DESCRIZIONE

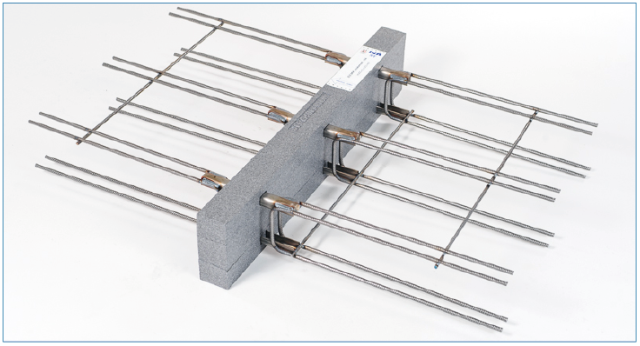

Il modello TKM è utilizzato per balconi a sbalzo e principalmente per il trasferimento di momenti flettenti e forze di taglio. Dove la sollecitazione impressa può assumere valore sia positivo che negativo, è necessario utilizzare il connettore tipo TKM/G.

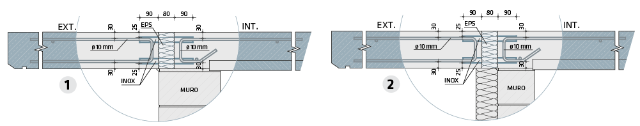

1 - Soluzione tipica con isolamento all’interno dello spessore del muro
2 - Soluzione tipica con isolamento termico all’esterno del muro

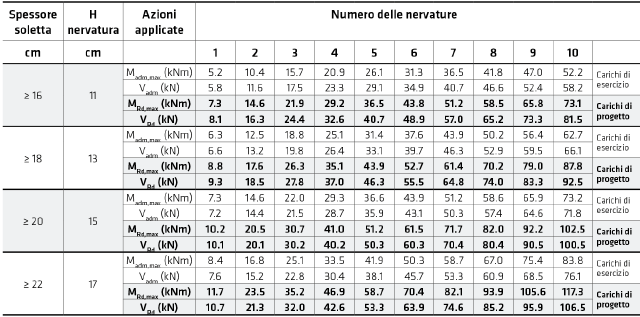

MASSIMI MOMENTI FLETTENTI CONSENTITI MX MAX (E FORZE DI TAGLIO CORRISPONDENTI VY
PER I MODELLI TKA E TKM IN CONFORMITÀ CON GLI EUROCODICI

Notare che per il tipo TKM le altezze delle nervature 130 mm, 150 mm e 170 mm sono disponibili solo nelle Varianti V1 e V2 (170 mm e/o 220 mm di sporgenza della staffa). La verifica della resistenza a taglio della soletta di c.a. attigua deve essere effettuato in base a EC2 da un tecnico abilitato.
